Máquina de corte a laser para tubos versus métodos de fabricação tradicionais

No processamento tradicional de tubos, as operações dependiam de serras de fita para corte, furadeiras para perfuração e prensas para juntas de encaixe. Essa abordagem exigia múltiplas máquinas, inúmeras etapas de processo e extensos dispositivos de fixação, resultando em baixa eficiência e erros humanos significativos.

O mercado exigia urgentemente uma solução completa capaz de cortar tubos, fazer furos, chanfrar e processar perfis complexos em uma única máquina. A máquina de corte a laser para tubos foi desenvolvida para atender a essa demanda.

Quatro tendências-chave no processamento de tubos a laser

(1) Corte em bisel para preparação de solda

As cabeças de corte a laser tradicionais cortam perpendicularmente à parede do tubo (90°). Os modernos sistemas de alto desempenho são equipados com cabeças de corte chanfradas capazes de realizar cortes inclinados em ângulos de até ±45°. Essa característica cria chanfros em V, Y e K diretamente nas extremidades do tubo durante a primeira passada de corte, eliminando a necessidade de preparação manual das bordas antes da soldagem robótica ou manual.

(2) Tecnologia de cauda zero

As máquinas de corte a laser para tubos com 2 mandris padrão exigem uma distância mínima entre as garras do mandril para manter a estabilidade, resultando em um excesso de material bruto de 100 mm a 150 mm por tubo. As máquinas de corte a laser para tubos metálicos mais avançadas, com 3 ou 4 mandris, permitem que os mandris se movam independentemente e se atravessem uns aos outros. O mandril intermediário suporta o material próximo à zona de corte, permitindo que o laser processe todo o comprimento do tubo com um excesso de material bruto reduzido a menos de 30 mm ou praticamente zero.

(3) Lasers de fibra de alta potência (12 kW+) para perfis estruturais pesados

Embora as máquinas de corte de tubos a laser de fibra de 2 kW a 6 kW continuem sendo o padrão para tubos de espessura fina a média, as máquinas de corte de tubos a laser de 12 kW ou mais permitem que os operadores processem perfis de aço estrutural de alta resistência.

(4) Sistemas automatizados de carregamento e descarregamento

Para operar em plena capacidade, os lasers de fibra de alta velocidade exigem manuseio automatizado de materiais. Os carregadores automáticos podem armazenar de 3 a 5 toneladas de tubos brutos, medindo, separando e alimentando os tubos individualmente nos mandris sem intervenção do operador.

Quanto custa uma cortadora de tubos a laser?

Os preços das máquinas de corte a laser de fibra para tubos variam significativamente de acordo com a potência do laser, a capacidade de corte do tubo, o nível de automação e se a funcionalidade para chapas metálicas está incluída. A Aore Laser é uma fabricante profissional de máquinas de corte a laser, máquinas de solda a laser e prensas dobradeiras, e pode personalizar máquinas para atender às suas necessidades específicas de processamento.

Como escolher a máquina de corte a laser para tubos ideal para o seu negócio?

Para selecionar a máquina de corte a laser ideal para tubos, você precisa avaliar suas necessidades de produção atuais e o crescimento previsto. Utilize este processo de decisão em três etapas para restringir suas opções de especificações de equipamentos.

Pergunta 1: Quais materiais você precisa processar com mais frequência?

O tipo de material determina a escolha da fonte de laser, da configuração do gás auxiliar e do sistema de coleta de poeira:

• Aço carbono (aço macio): O corte ideal é feito com oxigênio como gás auxiliar para processamento de paredes espessas, ou com ar/nitrogênio em alta pressão para corte de alta velocidade em paredes finas.

• Aço inoxidável: Requer auxílio de nitrogênio em alta pressão para evitar a oxidação das bordas, garantindo cortes limpos e prontos para soldagem.

• Ligas de alumínio e cobre: Materiais não ferrosos altamente reflexivos exigem fontes de laser equipadas com módulos de proteção contra retroreflexão para evitar danos ópticos. Nitrogênio em alta pressão ou ar comprimido são obrigatórios.

Pergunta 2: Quais são as dimensões máximas dos tubos e as espessuras de parede?

A capacidade da máquina é definida pelo diâmetro externo máximo (DE), comprimento máximo da peça e espessura da parede. A escolha da faixa de perfil adequada às especificações da máquina evita subdimensionamento ou gastos excessivos.

• Tubos de luz padrão (φ10 mm - 120 mm, espessura da parede ≤ 3 mm): Uma máquina de 1,5 kW a 3 kW proporciona altas velocidades de rotação e aceleração elevada.

• Tubos industriais médios (φ20 mm - 220 mm, espessura da parede de 3 mm a 8 mm): Uma fonte de laser de 3 kW a 6 kW combinada com uma base de fixação robusta proporciona equilíbrio entre versatilidade e velocidade.

• Perfis estruturais pesados (φ220 mm - 350 mm+, espessura da parede >10 mm): Requerem opções de potência de 6 kW a 12 kW+, mandris pneumáticos reforçados e roletes de suporte servo multiponto para evitar a flacidez do tubo durante a rotação.

Pergunta 3: Você deve escolher uma cortadora a laser dedicada para tubos ou uma máquina combinada para chapas e tubos?

Compreender as vantagens e desvantagens operacionais entre uma máquina dedicada e um sistema combinado é fundamental para o layout da oficina e para as metas de produção:

Máquina de corte a laser para tubos

• Vantagens: Velocidades de rotação do mandril mais elevadas (até 120 RPM), suporte para automação completa (carregadores de feixes), disponibilidade de sistemas de descarga zero com mandril de 3/4 e descarregamento de material com ergonomia superior.

• Contras: Não corta chapas metálicas planas.

• Ideal para: Fabricantes especializados em tubos, oficinas de estruturas metálicas e OEMs de alto volume.

Máquina de corte a laser combinada para chapas e tubos

Uma máquina de corte a laser plana padrão, equipada com um eixo auxiliar rotativo montado lateralmente.

• Vantagens: Processa tanto chapas planas quanto tubos básicos em uma única estrutura de máquina; reduz o investimento inicial e economiza espaço na fábrica.

• Contras: Velocidades de rotação mais lentas, carregamento manual de tubos, transições de configuração mais demoradas entre os modos de chapa e tubo e maior desperdício de material.

• Ideal para: Oficinas de usinagem em geral, onde o processamento de tubos representa menos de 20 a 30% da carga de trabalho total.

Aplicações industriais para cortadores a laser de tubos industriais

Automotivo e Transporte

Os fabricantes utilizam cortadores a laser de tubos metálicos para produzir chassis, sistemas de escapamento, gaiolas de proteção e compartimentos de baterias para veículos elétricos. Recortes precisos garantem um encaixe perfeito antes da soldagem robótica.

Aço estrutural e construção civil

Para treliças arquitetônicas, pontes para pedestres e estruturas comerciais, lasers tubulares de alta potência cortam juntas complexas e intersecionais diretamente em colunas estruturais e vigas pesadas, substituindo as operações lentas de corte com serra de fita e maçarico.

Equipamentos de ginástica e móveis de metal

Móveis e equipamentos de ginástica com metal exposto exigem cortes estéticos sem rebarbas. Lasers de fibra de alta velocidade cortam ranhuras, furos e encaixes em perfis redondos e ovais, permitindo que os componentes se encaixem facilmente antes da soldagem.

Por que escolher a máquina de corte a laser de tubos da Aore?

A Aore Laser Technology Co., Ltd. é uma fabricante direta de máquinas a laser de fibra industriais. Projetamos, construímos e testamos cada máquina em nossa própria unidade de produção em Shandong, China. Ao vender diretamente, sem intermediários, oferecemos preços de fábrica, rigoroso controle de qualidade e suporte completo do fabricante.

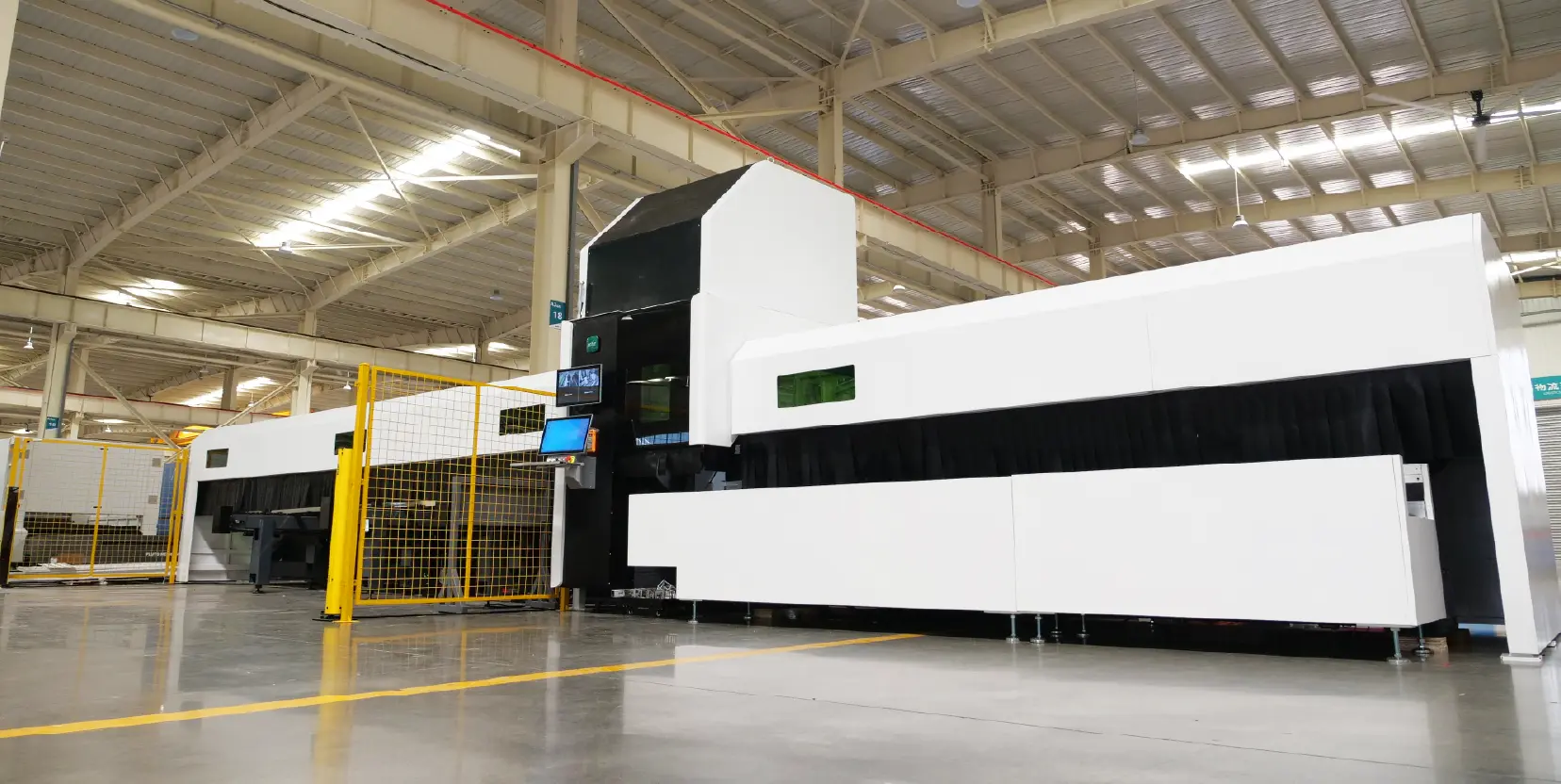

Vantagens da máquina de corte a laser para tubos V36 com gabinete completo :

(1) Ampla gama de perfis e elevada capacidade de carga útil

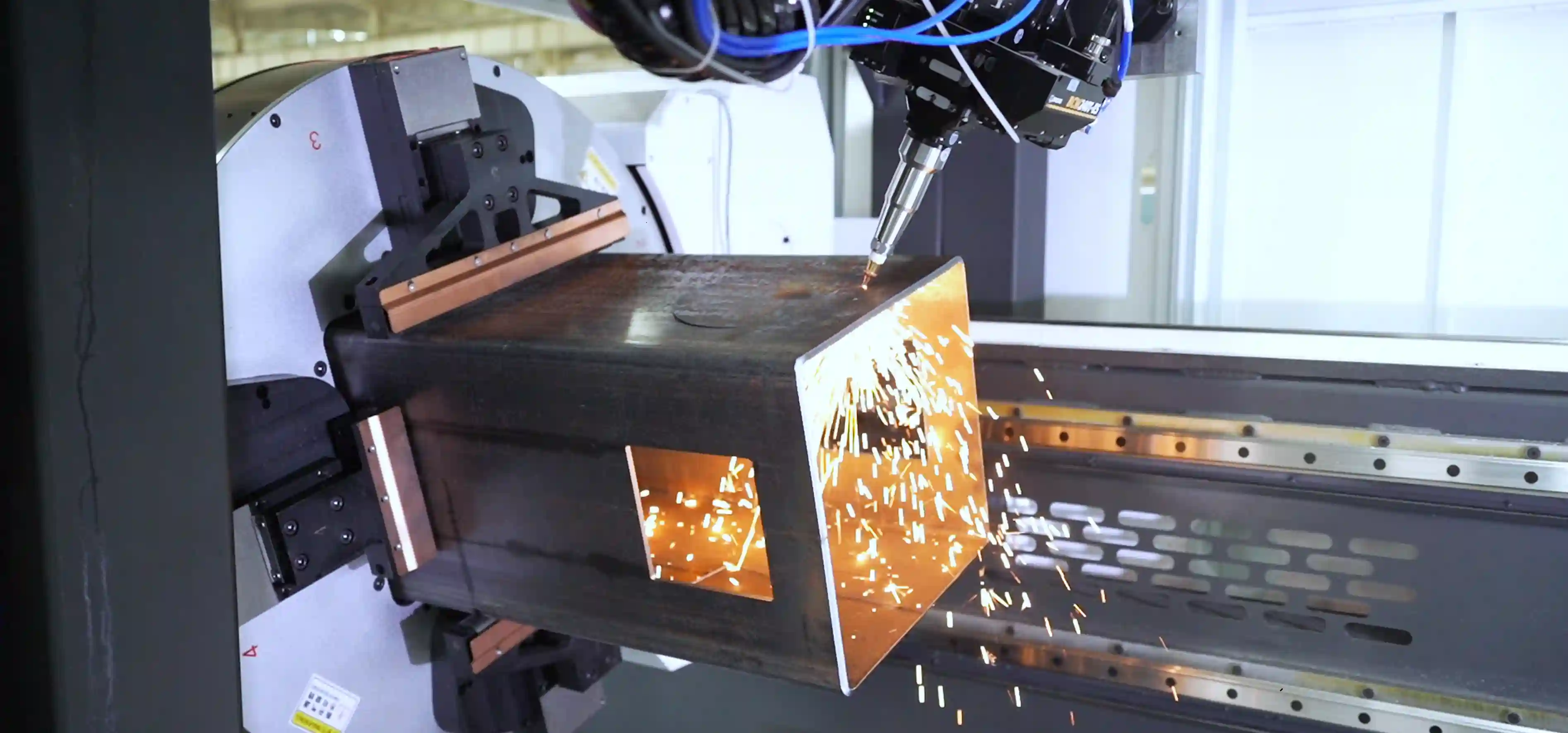

Processa tubos com diâmetros de ⌀15 mm a ⌀240 mm, com uma capacidade de carga de até 300 kg por tubo. Corta facilmente tubos redondos, quadrados, perfis U, cantoneiras e vigas H/I, com um sistema de biselamento 3D opcional.

(2) Mandril reforçado e fixação rígida

As garras de fixação cruzada distribuem a pressão uniformemente, mantendo os tubos centrados para eliminar erros de alinhamento. Construída com uma estrutura sólida fundida e acionamento interno por engrenagem, atinge uma repetibilidade de ±0,05 mm.

(3) Proteção total em conformidade com a CE e ambiente limpo

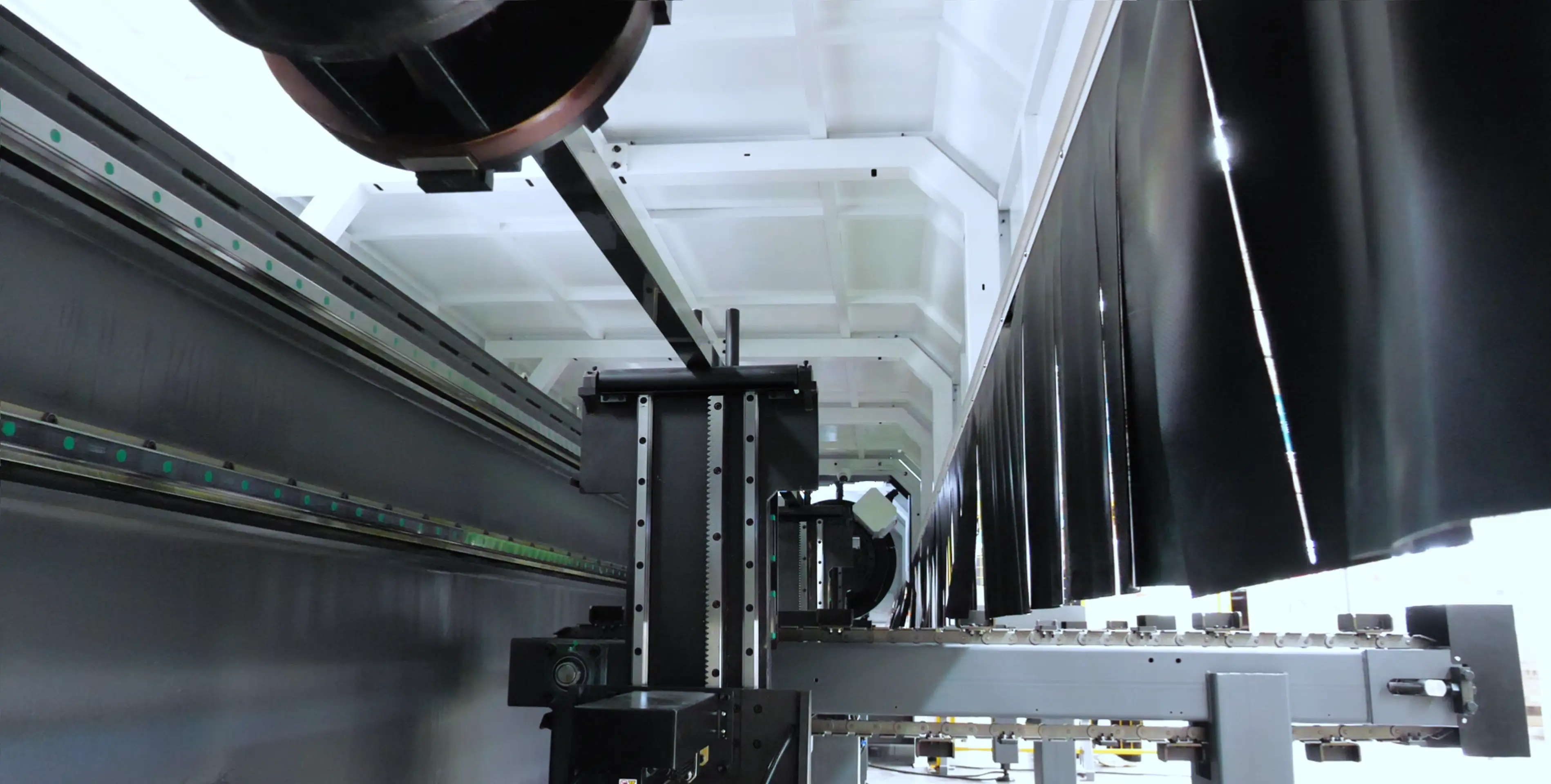

A zona de corte totalmente fechada isola fumos, escória e luz laser. Possui cortinas à prova de fogo de dupla camada, portas com intertravamento de segurança (parada automática ao abrir) e vidro laser OD6+ com certificação CE.

(4) Garantia Direta da Fábrica e Suporte Técnico Global:

Beneficie de diagnósticos remotos 24 horas por dia, 7 dias por semana, suporte técnico local e envio rápido de peças de reposição, garantindo alta disponibilidade do equipamento e o máximo retorno do investimento.

Perguntas frequentes (FAQ)

• Q1: Qual é a principal diferença entre uma máquina de corte a laser para chapas e uma máquina de corte a laser para tubos?

• Resposta: As máquinas de corte a laser para chapas planas movem-se ao longo dos eixos X/Y em 2D, enquanto uma máquina de corte a laser para tubos incorpora eixos rotativos (mandris) para segurar, girar e alimentar tubos em 3D, permitindo cortes complexos como interseções, furos e chanfros ao longo de paredes cilíndricas.

• Q2: Uma máquina de corte a laser para tubos consegue cortar perfis U e cantoneiras de ferro?

• Resposta: Sim, as modernas máquinas de corte a laser multifuncionais para tubos de metal, equipadas com software especializado de corte 3D e mandris adaptáveis, podem processar facilmente perfis abertos como aço em U, cantoneiras, vigas H e formatos personalizados.

• P3: Quanta matéria-prima a tecnologia de rejeito zero pode economizar?

• Resposta: A tecnologia de corte sem rebarba, utilizando sistemas de 3 ou 4 mandris, pode reduzir o desperdício por tubo de 100-300 mm para quase 0 mm, economizando até 5% a 15% nos custos totais de matéria-prima anualmente.
