O que é uma prensa dobradeira?

Uma prensa dobradeira é uma máquina-ferramenta que utiliza matrizes superior e inferior para aplicar pressão em chapas metálicas, fazendo com que elas sofram deformação plástica para atingir um ângulo e formato específicos.

Função principal: Processar chapas metálicas planas em diversos componentes estruturais tridimensionais;

As prensas dobradeiras são amplamente utilizadas na produção de painéis elétricos, na fabricação de automóveis, em dutos de HVAC, em estruturas metálicas e em componentes aeroespaciais.

Os materiais processados pela máquina de dobra incluem aço carbono, aço inoxidável, alumínio, cobre, etc.

Como funciona uma prensa dobradeira?

O princípio de funcionamento de uma prensa dobradeira gira em torno de superar o limite de resistência do material, mantendo-se dentro do seu limite de tração para evitar fissuras.

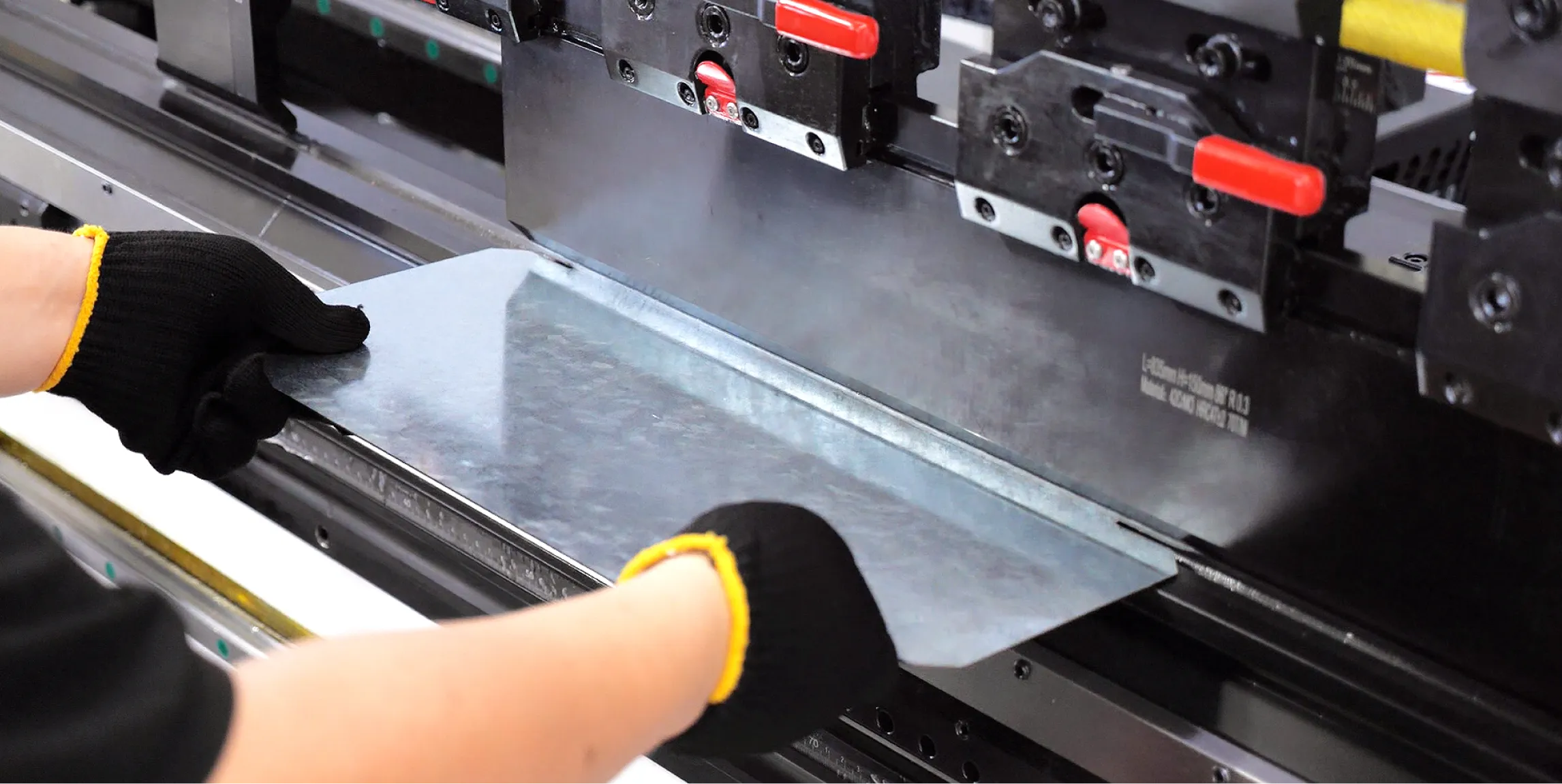

Alinhamento da chapa: A placa de metal é colocada na matriz inferior e pressionada contra os batentes traseiros motorizados.

Aplicação de força descendente: Cilindros hidráulicos ou acionamentos servoelétricos empurram o pistão superior e perfuram a chapa metálica para baixo.

Deformação Plástica: A chapa é forçada para dentro da abertura da matriz em V, formando o ângulo de dobra desejado (por meio de dobra no ar, dobra de fundo ou cunhagem).

Compensação de retorno elástico: Ao liberar a pressão, o metal se desdobra ligeiramente ("retorna à sua forma original"). Os sistemas CNC modernos calculam automaticamente uma penetração mais profunda do punção para compensar a elasticidade do material.

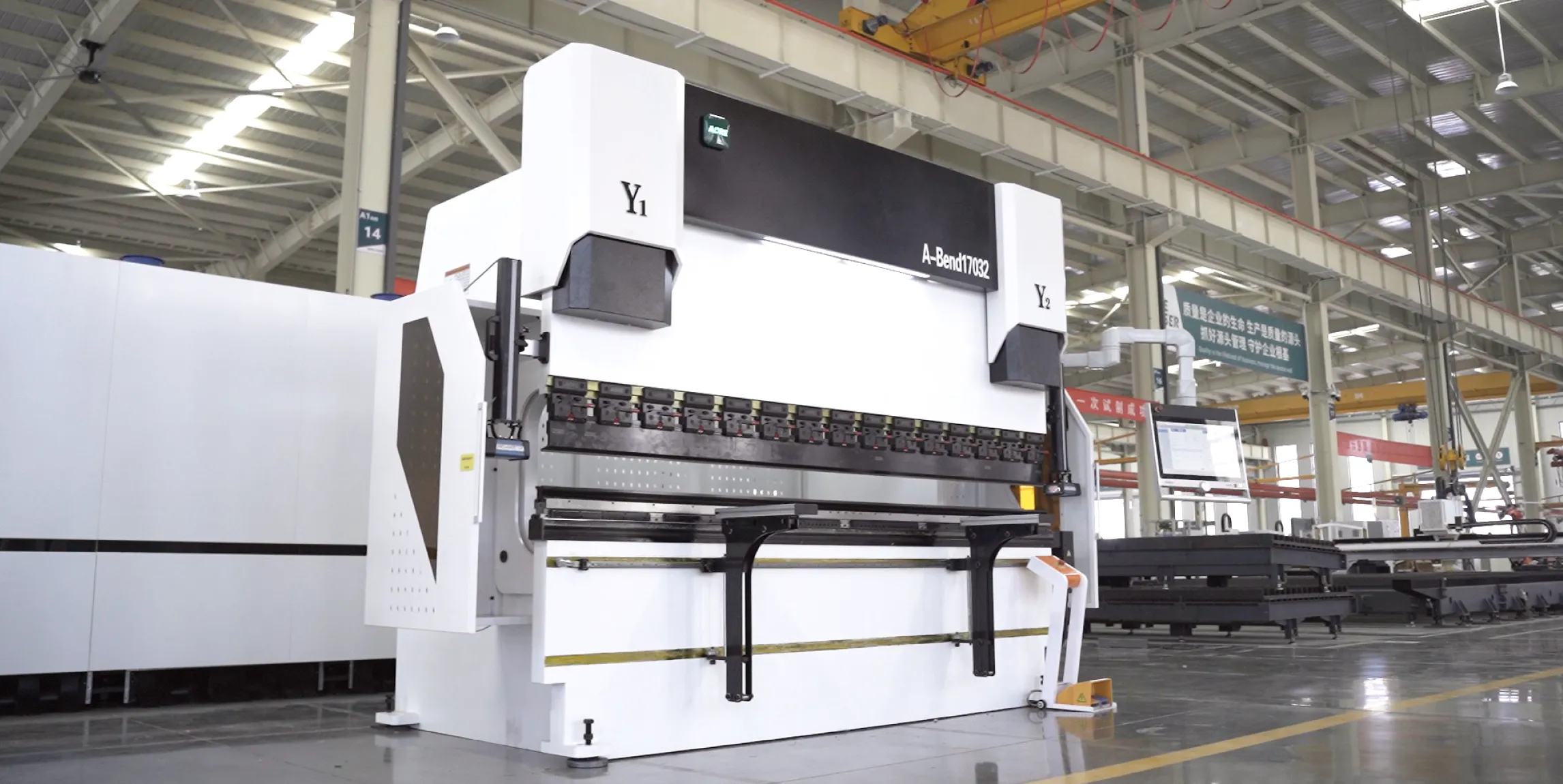

Componentes principais de uma prensa dobradeira hidráulica :

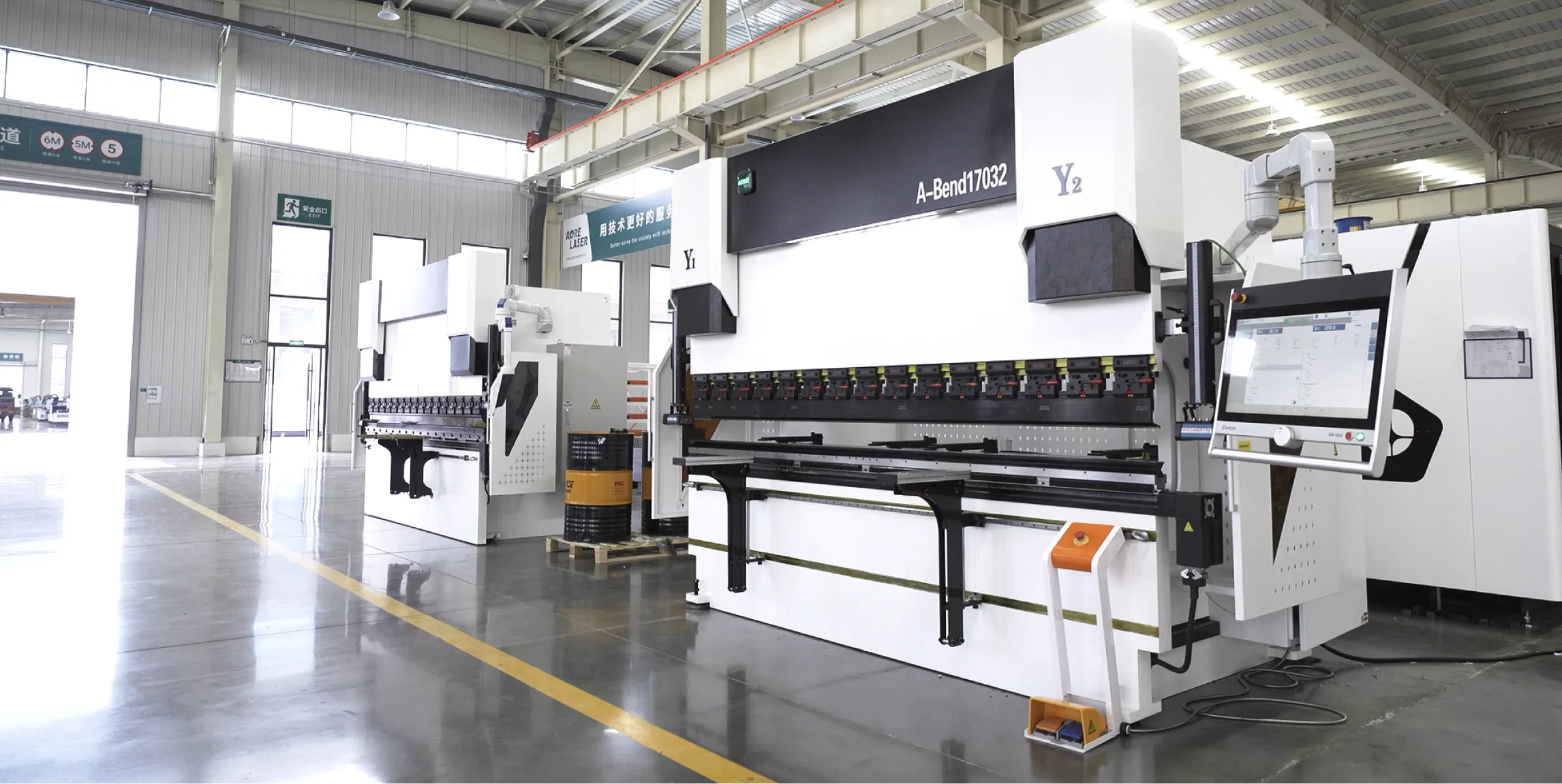

Como fornecedor profissional de equipamentos industriais para processamento de chapas metálicas, as prensas dobradeiras CNC eletro-hidráulicas que desenvolvemos e fabricamos são projetadas especificamente para aplicações de manufatura modernas de alta precisão e serviço pesado:

Sistema CNC:

O sistema CNC DELEM 53TX, da Holanda, é um sistema de controle touchscreen de última geração que oferece uma solução moderna, integrada e multifuncional para prensas dobradeiras.

Compensação de deflexão mecânica:

A mesa de compensação mecânica consiste em blocos em forma de cunha, usinados e tratados termicamente de forma exclusiva. A compensação de deslocamento relativo para cada conjunto de blocos em cunha é projetada com base na deformação das vigas superior e inferior sob cargas operacionais.

Sistema hidráulico: Conjunto completo de componentes Rexroth importados da Alemanha, utilizando o mais avançado sistema de controle servo-hidráulico síncrono. O sistema hidráulico de três seções garante alta precisão de sincronização, enquanto as vedações dos cilindros — de marcas internacionalmente reconhecidas — proporcionam excelente desempenho de vedação e longa vida útil.

Dispositivo de suporte frontal do material: A estrutura de suporte frontal do material é sustentada por roletes ao longo de guias lineares no eixo Z. Ela pode ser movida manualmente para a posição adequada e fixada de acordo com o comprimento da peça. A estrutura de suporte é ajustável tanto na direção horizontal quanto na vertical.

Eixos de máquina de dobrar

Esses eixos se referem aos percursos de movimento controlados dentro de uma dobradeira, que podem ser ajustados com precisão durante o processo de dobra. Eles controlam o movimento do punção, do batente traseiro e de outros componentes para posicionar a chapa metálica com exatidão e atingir o ângulo de dobra desejado. Cada eixo tem uma função específica, contribuindo para a funcionalidade e versatilidade geral da dobradeira.

Classificado como: eixos 4+1, eixos 6+1 e eixos 8+1.

Diferença entre máquinas de dobra com eixo de torção e máquinas de dobra eletro-hidráulicas:

Como escolher a prensa dobradeira certa?

Principais parâmetros técnicos para seleção Ao avaliar e comprar uma prensa dobradeira, concentre-se nos três fatores principais a seguir:

Capacidade de dobra: Calculada com base no material da chapa, espessura da chapa, comprimento da dobra e largura da ranhura inferior da matriz.

Comprimento e curso de trabalho: Selecione o tamanho da mesa de trabalho com base no comprimento máximo de dobra da peça e no espaçamento entre as colunas.

Propriedades do Material: Ao processar materiais com alta resistência à tração, como o aço inoxidável, a tonelagem de dobramento necessária é tipicamente cerca de 1,5 a 2 vezes maior que a do aço carbono comum.

Perguntas frequentes (FAQ)

P1: Uma "Prensa Dobradeira" e uma "Dobradeira" são o mesmo tipo de equipamento?

Uma "máquina de dobrar" é um termo genérico para todos os equipamentos de dobra de metal, incluindo dobradeiras de tubos, calandras e prensas dobradeiras de chapas metálicas; enquanto uma "prensa dobradeira" refere-se especificamente a uma prensa dobradeira de chapas metálicas que aplica pressão à chapa metálica por meio de matrizes superior e inferior para realizar dobras em linha reta.

Q2: Quais são os principais fatores que afetam a consistência dos ângulos de dobra de chapas metálicas?

Os principais fatores incluem a precisão de posicionamento da máquina, a eficácia da compensação de deflexão, variações na espessura e resistência à tração da chapa (que afetam o retorno elástico) e excentricidade causada pelo desgaste da matriz.

P3: Como escolher a prensa dobradeira certa?

Com base no seu setor, material da peça, espessura máxima de dobra e comprimento máximo da peça, você pode determinar o comprimento de dobra e a tonelagem necessários. Você também pode fornecer ao fabricante os desenhos do modelo da sua peça para finalizar o projeto da prensa dobradeira.
