Um sistema de robô de soldagem com trilho guia de 7 eixos integra um sétimo eixo motorizado (um trilho guia linear de alta precisão) sob um braço robótico articulado padrão de 6 eixos. Ao estender o raio operacional de 2 a 3 metros para mais de 10 a 30 metros, ele resolve os problemas de folga na seção transversal e inconsistência de qualidade típicos da soldagem manual e robótica padrão em peças extralongas (por exemplo, vigas de aço estrutural, lanças de guindastes e chassis de vagões ferroviários). Adequado para componentes de aço com acesso superior ou lateral na posição de soldagem, com espessura da chapa em um dos lados de 6 mm a 30 mm. Com sincronização multiestação e movimento multieixo de alta precisão, este sistema aumenta a eficiência da soldagem em 50 a 80%, servindo como um ativo essencial de alto retorno sobre o investimento para a automação da indústria pesada.

1. O que é um robô de soldagem de trilho de aterramento de 7 eixos?

Na automação industrial moderna, os robôs de soldagem articulados padrão de 6 eixos oferecem alta manobrabilidade, mas seu alcance de trabalho é estritamente limitado pelo alcance do braço (normalmente entre 1,4 m e 3,1 m). Ao fabricar componentes pesados, alongados ou de grandes dimensões, um único robô de 6 eixos não consegue cobrir todo o percurso de soldagem em uma única configuração.

O sistema de robô de soldagem de trilhos terrestres de 7 eixos (também conhecido como sistema de trilho linear de 7º eixo montado no solo) supera essa limitação de alcance. Ele consiste em quatro módulos integrados:

Braço robótico articulado de 6 eixos: Controla a orientação da tocha, realiza ajustes complexos de costura e controla com precisão a microtrajetória.

Eixo de solo 7º (Sistema de trilhos lineares): Serve como base móvel para o robô. Construído com uma estrutura de aço soldada de alta rigidez, trilhos-guia lineares de precisão e um sistema de acionamento por cremalheira e pinhão reforçado, permite a translação de grandes vãos ao longo do eixo X.

Pacote de Soldagem e Execução: Integra uma fonte de alimentação de soldagem de alto desempenho (MIG/MAG, TIG ou Laser/Híbrido), uma estação automatizada de limpeza de tocha e corte de arame e uma tocha refrigerada a água.

Controlador Mestre Central: Suporta importação de modelos CAD 3D e programação offline (OLP). O controlador gera automaticamente trajetórias de ferramentas, extrai cordões de solda e ajusta os parâmetros do processo com um único clique. O rastreamento de arco em tempo real garante a consistência da solda, permitindo flexibilidade na operação.

2. Três principais vantagens dos robôs de soldagem de 7 eixos

2.1. Expansão de comprimento ilimitada e soldas longas sem emendas

Os métodos tradicionais para peças com mais de 10 metros de comprimento dependem do reposicionamento manual ou de múltiplos robôs fixos, o que causa defeitos de solda como interrupções de arco, inclusões de escória e falta de fusão nas juntas das seções. Uma máquina de solda de 7 eixos oferece comprimentos de trilho personalizáveis para se adequar às dimensões da instalação, permitindo soldas contínuas em passe único em estruturas de grandes dimensões.

2.2. Fluxo de trabalho paralelo com múltiplas estações (um operador para múltiplas zonas de trabalho)

Para maximizar a utilização do equipamento, o sistema acomoda várias peças simultaneamente em uma única configuração, gerando trajetórias de solda instantaneamente para um processamento ininterrupto:

Alocação Sequencial de Estações: Divide o comprimento linear da linha férrea em 2 a 4 zonas de trabalho independentes (Estação A, Estação B, Estação C).

Eficiência paralela: enquanto o robô solda automaticamente na Estação A, o operador carrega, alinha e fixa o próximo componente na Estação B.

Tempo de inatividade zero da máquina: Elimina o tempo de espera ocioso durante o carregamento e descarregamento manual, elevando a Eficácia Global do Equipamento (OEE) para mais de 85%.

2.3. Rastreamento adaptativo de alta precisão e correspondência automatizada de processos

Adaptabilidade à tolerância de encaixe: O rastreamento de precisão lida com tolerâncias de montagem de até ±25 mm. Múltiplos modos de digitalização se adaptam a diversas geometrias de juntas (topo, sobreposição, filete, etc.).

Velocidade de deslocamento: 40 m/min

Repetibilidade: Dentro de ±0,05 mm a ±0,1 mm.

3. E quanto aos robôs de soldagem a laser da Aore ?

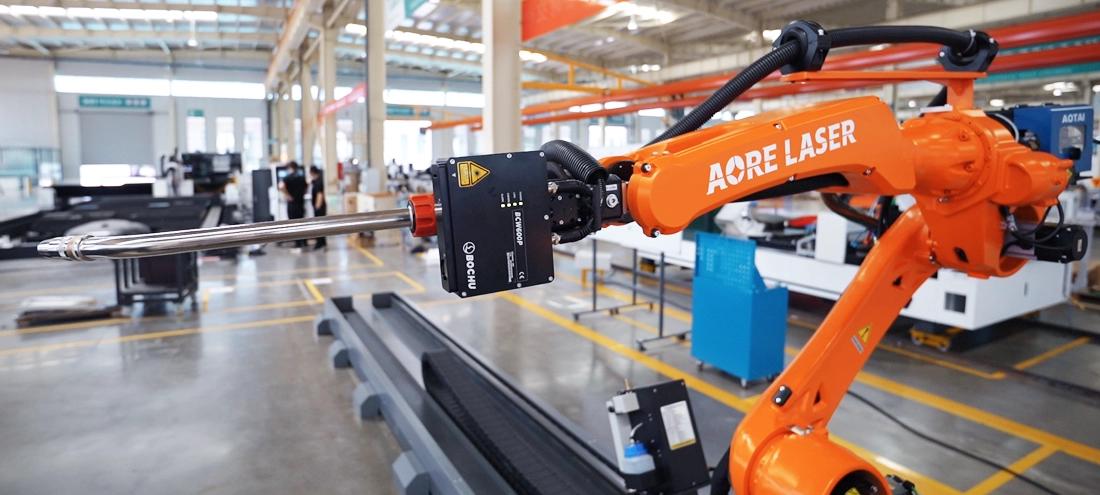

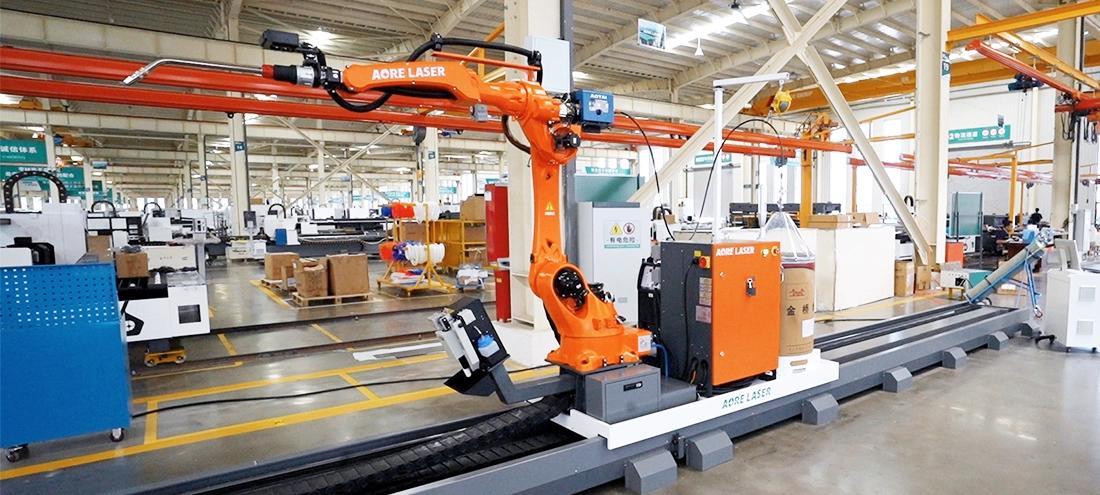

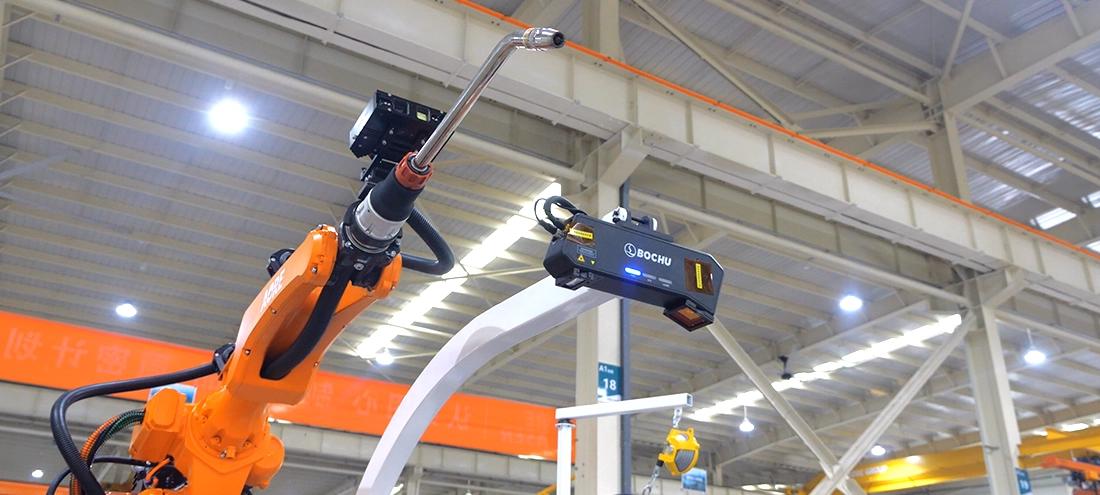

A estação de trabalho inteligente Aore Laser A-W7 está equipada com o sistema de soldagem sem necessidade de aprendizado prévio da Bochu e o localizador de costura de amplo campo de visão da Bochu. Ela importa diretamente arquivos de modelos 3D do Tekla, SOLIDWORKS ou UG, ajusta os parâmetros do processo de soldagem, identifica automaticamente a posição precisa da solda e gera o processo de soldagem otimizado para execução. O eixo de deslocamento tipo trilho no piso aumenta a adaptabilidade ao comprimento da peça, e o robô pode trabalhar em coordenação com o trilho para soldar costuras longas em uma única passada.

Um redutor reforçado com um design de alta relação de redução melhora a precisão do controle.

A estrutura oca no Eixo 4 utiliza rolamentos de contato angular duplo em vez de estruturas convencionais, aumentando a rigidez do suporte da junta.

Os eixos 4 e 6 estão equipados com mecanismos dedicados de ajuste de folga da engrenagem para maior precisão das juntas.

O pulso foi redesenhado com uma estrutura em forma de U para maior rigidez.

Uma estrutura especial de redução de ruído no pulso garante um funcionamento mais silencioso.

As características acima melhoram significativamente a estabilidade de movimento do robô de soldagem de longo alcance, enquanto o pulso mais curto aumenta a flexibilidade.

4. Perguntas Frequentes (FAQ)

P1: O sétimo eixo pode se mover ao mesmo tempo em que o braço do robô está soldando?

R: Sim. O 7º eixo opera como um servoeixo totalmente sincronizado. O controlador principal ajusta automaticamente as velocidades de deslocamento para que a tocha de soldagem mantenha uma velocidade e um ângulo constantes em relação à junta, mesmo enquanto se move ao longo do trilho.

Q2: Qual é a precisão de posicionamento típica dos robôs de soldagem A-W7?

A: Os robôs de soldagem A-W7 de alta qualidade, que utilizam acionamentos helicoidais de cremalheira e pinhão e guias lineares, oferecem uma repetibilidade de ±0,05 mm, o que satisfaz plenamente os rigorosos padrões industriais de soldagem.

P3: Como uma máquina de soldagem sobre trilhos se compara a uma máquina de soldagem sobre pórtico suspenso?

A: Robôs de soldagem de 7 eixos são mais fáceis de instalar, têm menor custo e oferecem alta estabilidade. Pórticos suspensos são preferíveis quando o espaço no piso é limitado ou quando pontes rolantes pesadas precisam de acesso desimpedido ao piso.

5. Resumo

Um sistema de robô de soldagem de 7 eixos resolve as limitações de alcance físico dos robôs industriais padrão. Ao combinar um braço de 6 eixos com uma base linear de longo curso, as empresas de fabricação de estruturas pesadas podem obter qualidade de solda consistente, reduzir a dependência de mão de obra e aumentar significativamente a produção diária.
